Учебный набор «Магнетизм»
Учебный набор «Магнетизм» — практикум по электромагнетизму на 21 лабораторную работу: магнитное поле тока и электромагнит, действие магнитного поля на проводник и сила Ампера, эффект Холла, электромагнитная индукция, законы Фарадея и Ленца, самоиндукция, электродвигатель, электромагнитные колебания и токи Фуко. Все опыты собираются на единой макетной плате из модульных компонентов — от отдельного проводника до катушек на 400 и 1600 витков с разборным сердечником.

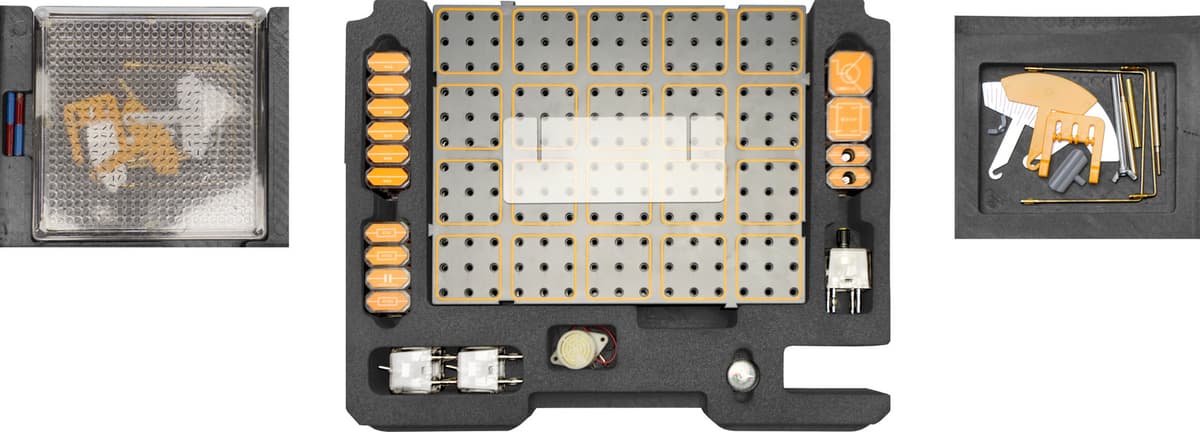

Комплектация
- 01Модуль проводник прямой - 6 шт.
- 02Макетная плата - 1 шт.
- 03Пластина прозрачная, 165×64×3 мм - 1 шт.
- 04Модули транзистор BC337 - 1 шт. , элемент Холла - 1 шт., патрон лампы - 2 шт. 1 к-т
- 05Модуль потенциометра 10 кОм - 1 шт.
- 06Маятниковые элементы (пластмассовый, металл. с сильным/слабым демпфированием) 1 к-т
- 07Рамка для подвеса демпферов, 58×52×13 мм - 1 шт.
- 08Держатель магнита, 41×25×13 мм - 1 шт.
- 09Штифт из нержавеющей стали, Ø2×83 мм - 1 шт.
- 10Стержень для демонстрации силы Ампера, латунь Ø6×90 мм - 2 шт.
- 11Прокатная медная трубка, Ø6×60 мм - 1 шт.
- 12Винт, гайка M6×80 мм, M4 1 к-т
- 13Проводник (магнитный эффект / сила Ампера) 1 к-т
- 14Компас - 2 шт.
- 15Зуммер - 1 шт.
- 16Модули выключатель - 1 шт., переключатель - 2 шт. 1 к-т
- 17Резисторы 47 Ом, 470 Ом, 47 кОм 1 к-т
- 18Конденсатор - 1 шт.
- 19Демонстратор магнитного поля, 220×220×25 мм - 1 шт.
- 20Цилиндрический магнит, Ø8×60 мм - 2 шт.
- 21Катушка внешняя / внутренняя (вставлены друг в друга) 1 к-т
- 22Многооборотная катушка - 1 шт.
- 23Зажим типа крокодил Ø4 мм, L=50 мм - 4 шт.
- 24Катушки трансформатора (1600 витков - 1 шт.,, 400 витков - 2 шт.,) 1 к-т
- 25Экспериментатор закона Ленца - 1 шт.
- 26Скользящий реостат 20 Ом/2А - 1 шт.
- 27Двигатель постоянного тока - 1 шт.
- 28Двойной штекер типа банан Ø4 мм - 2 шт.
- 29Основание для установки магнита (с подшипником) - 1 шт.
- 30Лампы накаливания 3.8В/0.3А - 4 шт., 12В/0.1А - 4 шт., неоновая лампа - 4 шт. 1 к-т
- 31Однооборотный соленоид - 1 шт.
- 32Алюминиевый цилиндр Ø30×40 мм - 1 шт.
- 33Магнит в пластиковом корпусе (U-образный) - 1 шт.
- 34Сердечник трансформатора (U-образный, прямой) 1 к-т
- 35Полосовой магнит 20×20×80 мм - 1 шт.
Примеры опытов

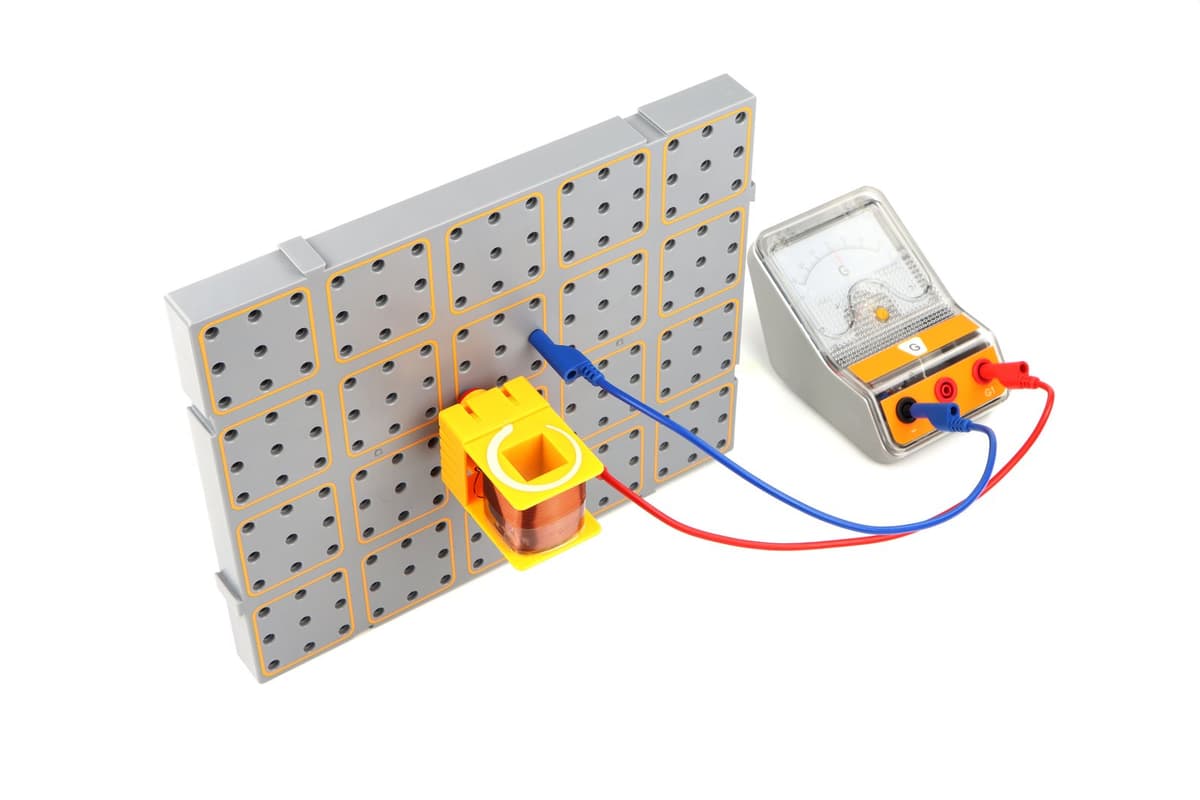

Закон Фарадея
Цель работы — подтвердить закон электромагнитной индукции, наблюдая ток, возникающий при движении магнита внутри катушки.

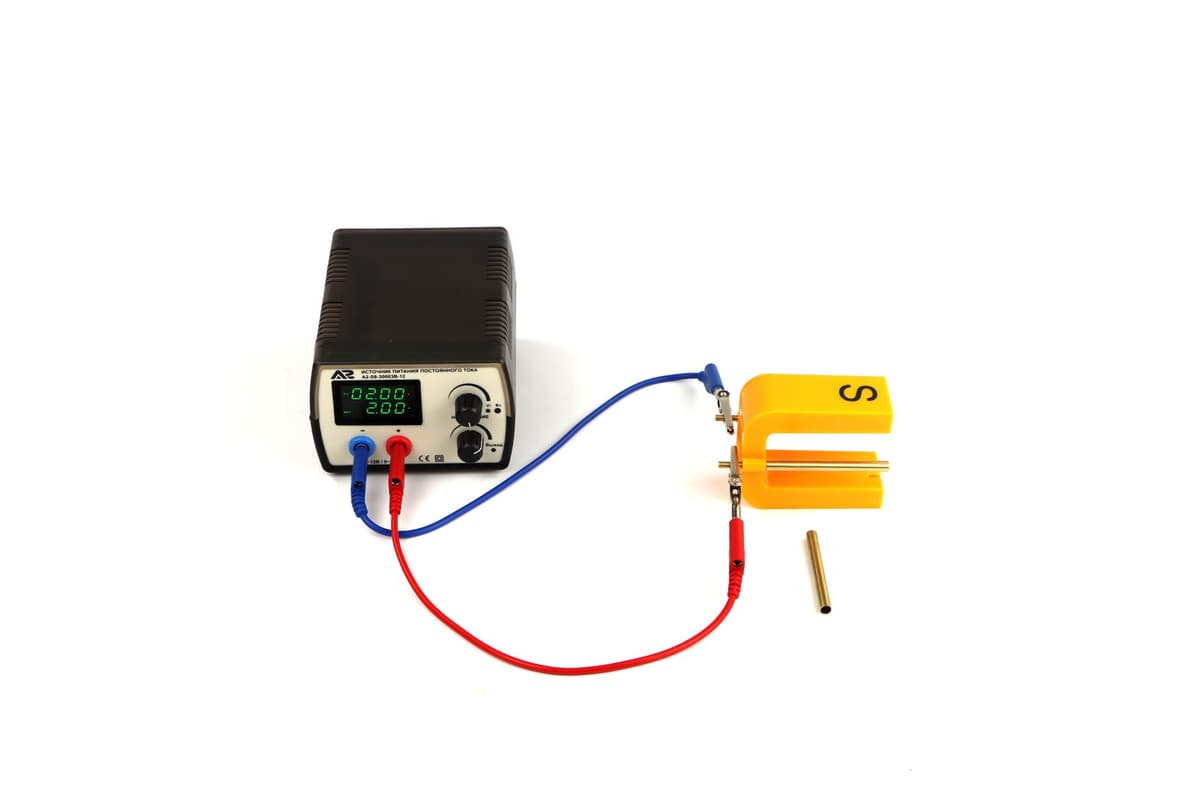

Действие магнитного поля на проводник с током
Цель работы — изучить силу Ампера и установить зависимость направления её действия от направления тока и магнитного поля. Медную трубку помещают на проводящие стержни в поле U-образного магнита и пропускают ток: трубка приходит в движение.
Электромагнитные колебания
Цель работы — исследовать условия возникновения электромагнитных колебаний и влияние параметров цепи на работу автогенератора.
Опыты и работы
- 01Исследование магнитного поля прямолинейного проводника с током
- 02Моделирование магнитного поля
- 03Распространение магнитных полей
- 04Изучение факторов, влияющих на силу магнетизма электромагнита
- 05Исследование характеристик магнитного поля тороидальной одновитковой катушки
- 06Магнитное поле многовитковой спиральной катушки
- 07Проверка направления магнитного поля кольцевого тока
- 08Датчик Холла
- 09Условия возникновения электромагнитной индукции
- 10Эксперимент Фарадея
- 11Закон Ленца - направление индукционного тока
- 12Закон Ленца
- 13Закон Фарадея
- 14Действие магнитного поля на проводник с током
- 15Явление самоиндукции при отключении замкнутой цепи
- 16Явление самоиндукции при замыкании разомкнутой цепи
- 17Изучение факторов, влияющих на скорость вращения электродвигателя
- 18Двигатели с главной цепью и двигатели с ветвями
- 19Электромагнитные колебания
- 20Электромагнитное демпфирование
- 21Электромагнитный привод
