Учебный набор «Возобновляемые источники энергии 2.0»

Name: Учебный набор «Возобновляемые источники энергии 2.0»
Brand: INFRALAB
SKU: PH2.013
Price: 90260 RUB
Availability: BackOrder

Набор для углублённого изучения солнечной и водородной энергетики: вольт-амперные характеристики солнечного элемента, зависимость от освещённости и нагрузки, КПД электролиза, фотоэлемент как полупроводниковый диод.

90 260 ₽РРЦ

Карточка набора

Комплектация25 Примеры опытов4 Опыты20 Приказ 8386 Программы (ФРП)17

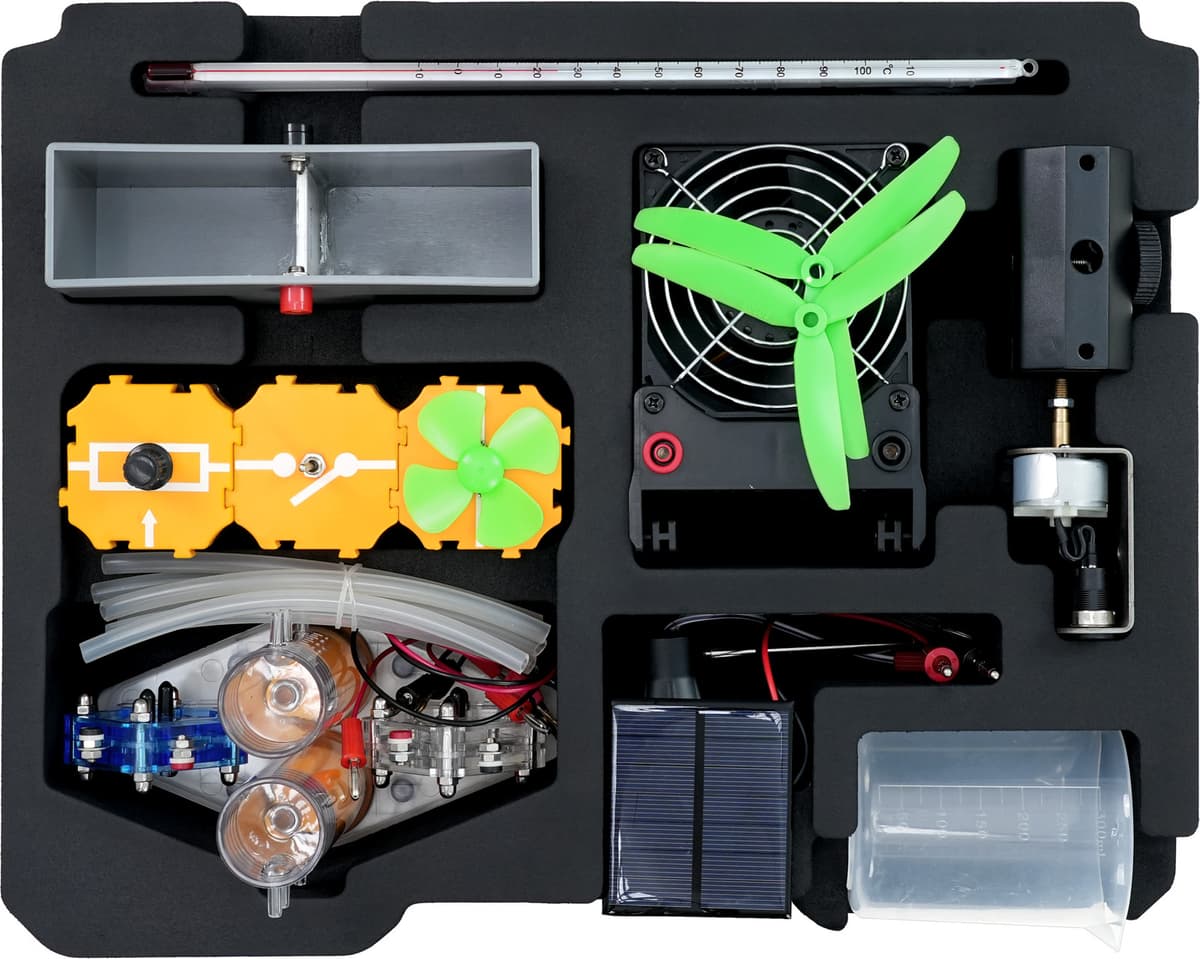

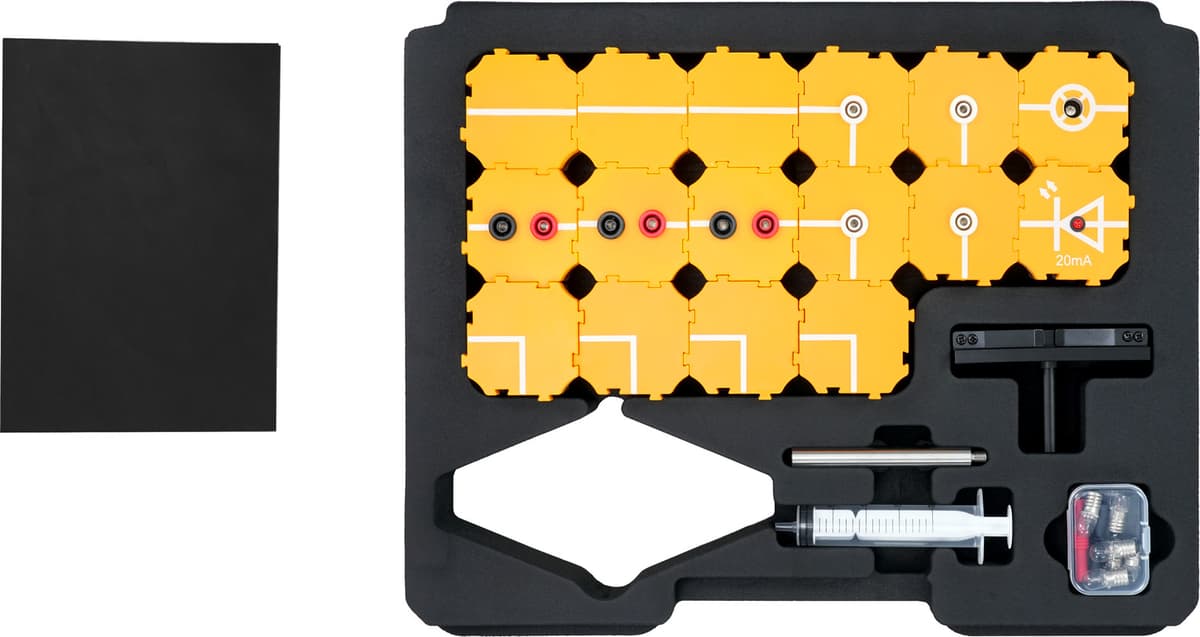

Комплектация

01Модуль LED-диод - 1 шт.
02Модуль конечный разъем - 2 шт.
03Модуль угловой соединитель с разъемом - 2 шт.
04Модуль проходной разъем - 3 шт.
05Модуль прямой соединитель - 3 шт.
06Модуль угловой соединитель - 4 шт.
07Модуль патрон для лампы типа E10, винтовой - 1 шт.
08Модуль вентилятор - 1 шт.
09Зажим для предметов - 1 шт.
10Стержень для крепления вентилятора, Ø10×100 мм, нерж. сталь - 2 шт.
11Удлинитель-переходник (Разъем типа «банан», красный, черный, Ø4×42 мм) 1 к-т
12Термометр, -10…+110 °C - 2 шт.
13Вентилятор - 1 шт.
14Сдвижной коннектор - 1 шт.
15Трехлопастной пропеллер (зеленый) - 2 шт.
16Экспериментальное устройство для получения термоэлектрической энергии - 1 шт.
17Модуль потенциометр, 220 Ом - 1 шт.
18Пластиковый стакан 250 мл, шприц 20 мл 1 к-т
19Модуль электрический двигатель, четырехлопастной пропеллер (3 В, 3000 об/мин, Ø56 мм) - 1 шт.
20Модуль выключатель (однополюсный выключатель) - 1 шт.
21Лампы 6.3В/0.15A - 3 шт., 12В/0.1A - 3 шт. 1 к-т
22Силиконовая трубка (внутренний диаметр 4 мм, внешний диаметр 6 мм, длина=150 мм) - 6 шт.
23Комплект электролизер и водородный топливный элемент (в комплект входят: электролизер/топливный элемент, красный/черный соединительный провод с разъемом типа «банан») 1 к-т
24Модуль солнечной батареи, 74×65 мм - 1 шт.
25Источник света, 12 В / 35 Вт - 1 шт.

Примеры опытов

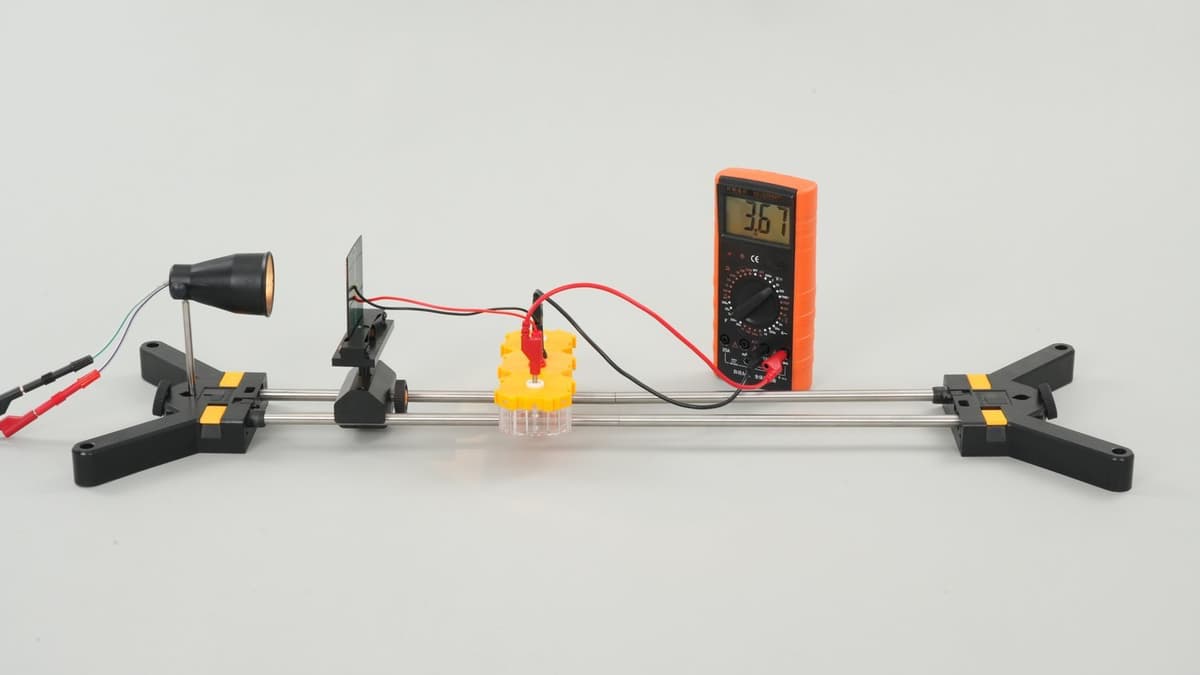

Влияние света на напряжение и ток солнечного элемента

Цель работы — установить зависимость параметров солнечного элемента от интенсивности освещения.

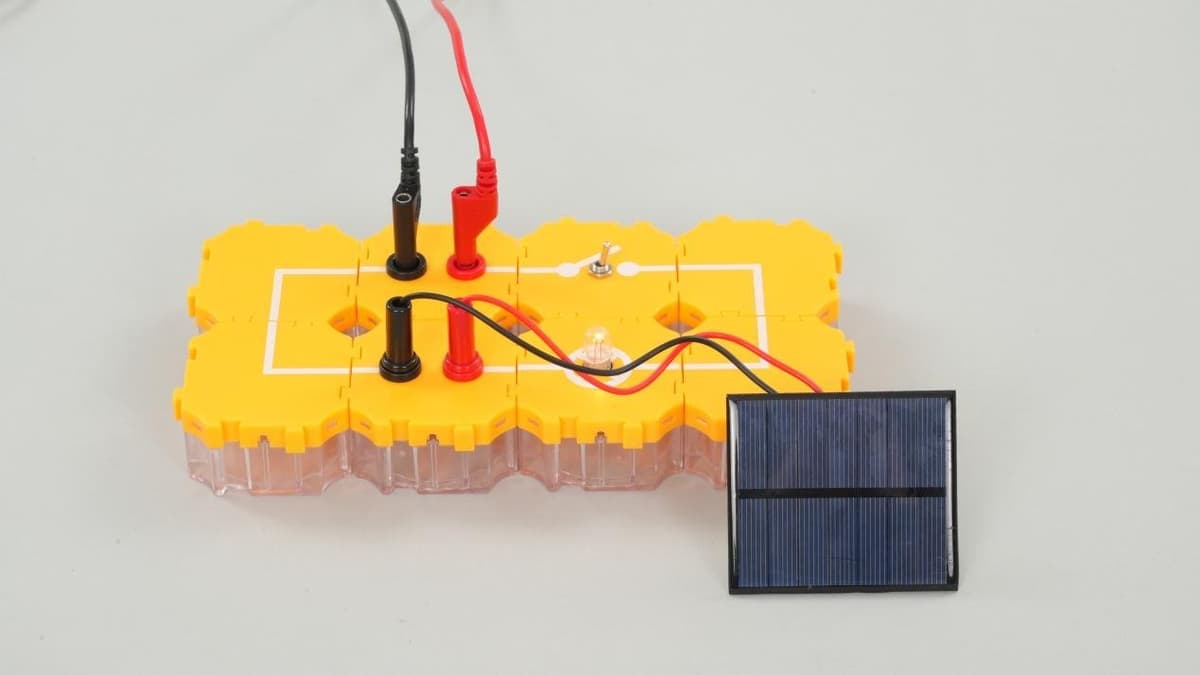

Работа солнечного элемента без освещения в цепи постоянного тока (фотоэлемент как диод)

Цель работы — показать сходство солнечного элемента с полупроводниковым диодом. Солнечный элемент включают в цепь постоянного тока с лампой без освещения и наблюдают одностороннюю проводимость, делая вывод о его диодных свойствах.

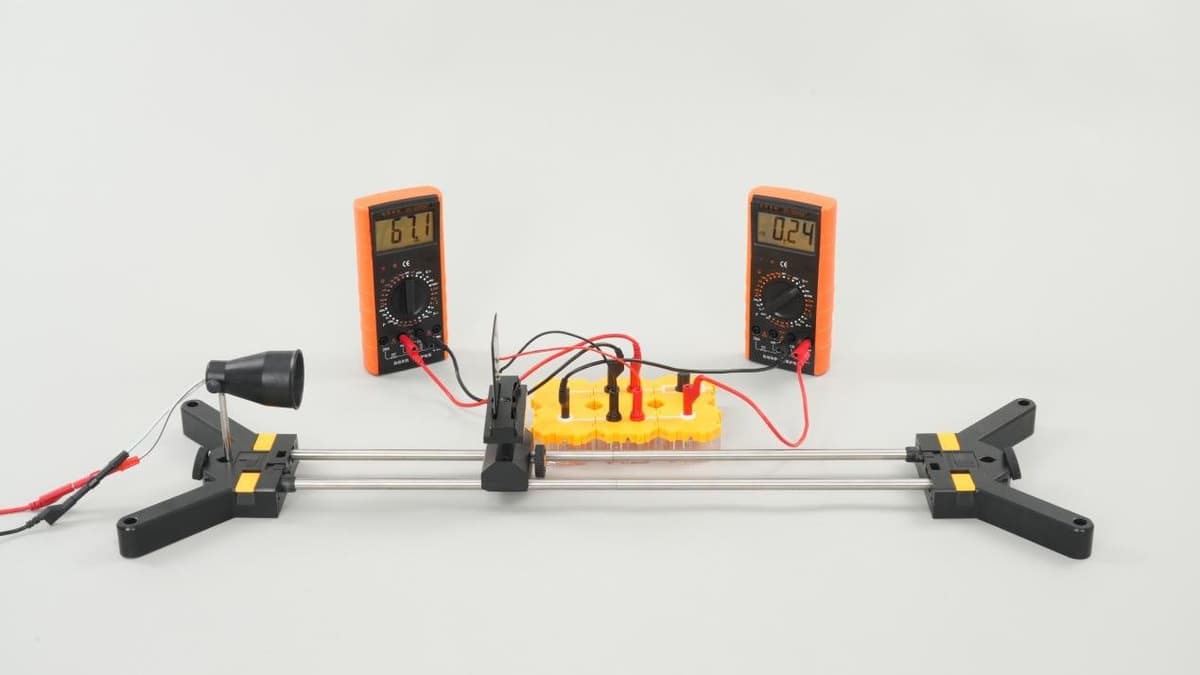

Вольт-амперная характеристика солнечного элемента

Цель работы — снять ВАХ солнечного элемента как источника тока.

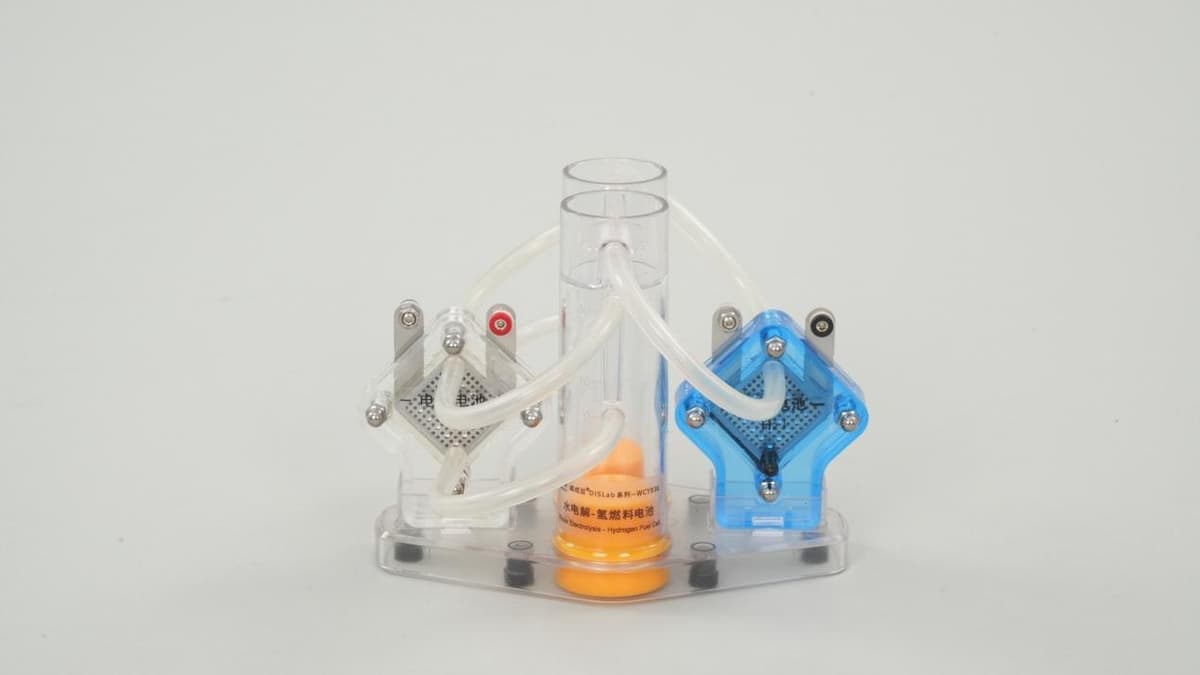

Производство электроэнергии водородным топливным элементом

Цель работы — изучить водородный топливный элемент.

Опыты и работы

01Влияние света на напряжение и ток солнечного элемента
02Влияние площади освещения на напряжение и ток солнечного элемента
03Работа солнечного элемента без освещения в цепи постоянного тока (фотоэлемент как диод)
04Зависимость напряжения и тока солнечного элемента от расстояния до источника света
05Тёмная (вольт-амперная) характеристика солнечного элемента
06Вольт-амперная характеристика солнечного элемента
07Производство электроэнергии водородным топливным элементом
08Характеристическая кривая модуля электролиза
09Кулоновский и энергетический КПД модуля электролиза
10Вольт-амперная характеристика топливного элемента
11Фарадеевский и энергетический КПД топливного элемента
12КПД системы топливного элемента
13Вольт-амперная характеристика воздушно-дышащего топливного элемента
14Влияние скорости ветра на ветрогенератор
15Влияние направления ветра на ветрогенератор
16Наблюдение ветрогенератора под нагрузкой
17Влияние числа лопастей на ветрогенератор
18Термоэлектрическая генерация (эффект Зеебека)
19Эффект Пельтье: термоэлектрический охладитель (TEC)
20Эффект Пельтье: применение для нагрева

Соответствие Приказу № 838

2.14.21Комплект для изучения возобновляемых источников энергии (солнечной, ветровой энергии, биологической, механической и термоэлектрической энергетики)
весь набор (модуль солнечной батареи 74×65 мм — 1 шт., модуль вентилятор + трёхлопастной пропеллер — 1 к-т, экспериментальное устройство для термоэлектрической энергии — 1 шт., комплект электролизёр и водородный топливный элемент — 1 к-т, модуль электрический двигатель — 1 шт.)
2.14.32Лампы накаливания для сборки электрической цепи
лампы 6.3 В / 0.15 A — 3 шт., лампы 12 В / 0.1 A — 3 шт., патрон для лампы E10 — 1 шт.
2.14.9Термометр лабораторный
термометр -10…+110 °C — 2 шт.
2.14.103Реостаты для сборки электрической цепи
модуль потенциометр, 220 Ом — 1 шт.
2.14.104Соединительные провода для сборки электрической цепи
удлинитель-переходник (разъёмы банан красный/чёрный Ø4×42 мм) — 1 к-т, красный/чёрный соединительные провода с разъёмом банан (в комплекте электролизёра/топливного элемента) — 1 к-т, модули-соединители (прямой, угловой, проходной, конечный, угловой с разъёмом) — комплект
2.14.27Ключи для сборки электрической цепи
модуль выключатель (однополюсный) — 1 шт.

Рабочие программы (ФРП)

8 кл. · Базовый · 7.19
Электрогенератор. Способы получения электрической энергии. Электростанции на возобновляемых источниках энергии
8 кл. · Базовый · 7.6
Электрический ток. Условия существования электрического тока. Источники постоянного тока
8 кл. · Базовый · 7.17
Действие магнитного поля на проводник с током. Электродвигатель постоянного тока. Использование электродвигателей в технических устройствах и на транспорте
8 кл. · Углублённый · 2.4.4
Способы получения электрической энергии. Электростанции на возобновляемых источниках. Экологические проблемы энергетики
8 кл. · Углублённый · 2.4.5
Топливные элементы как источники электрической энергии
8 кл. · Углублённый · 2.2.2
Источники постоянного тока
8 кл. · Углублённый · 2.3.8
Электродвигатель постоянного тока. Использование электродвигателей в технических устройствах и на транспорте
10 кл. · Базовый · 4.2.1
Условия существования постоянного электрического тока. Источники тока. Сила тока
10 кл. · Базовый · 4.2.10
Полупроводники. Собственная и примесная проводимость. p–n-переход. Полупроводниковые приборы. Термисторы и фоторезисторы
10 кл. · Базовый · 4.2.11
Электрический ток в электролитах. Электролитическая диссоциация. Электролиз. Гальваника
10 кл. · Углублённый · 4.2.2
Условия существования постоянного электрического тока. Источники тока
10 кл. · Углублённый · 4.3.3
Электрический ток в полупроводниках: собственная и примесная проводимость. p-n-переход
10 кл. · Углублённый · 4.3.4
Электрический ток в электролитах. Электролитическая диссоциация. Электролиз. Законы Фарадея
10 кл. · Углублённый · 4.3.6
Практические применения токов в средах: электролиз в промышленности, газоразрядные источники света, термопары, термоэлектронные и полупроводниковые приборы. Обзор
11 кл. · Базовый · 7.1.6
Технические устройства: фотоэлемент, фотодатчик, солнечная батарея, светодиод
11 кл. · Углублённый · 4.1.12
Технические устройства: спектрометр, фотоэлемент, туннельный микроскоп, солнечная батарея, светодиод
8 кл. · Углублённый · 2.2.1
Электрический ток. Условия существования электрического тока
