PH2.011
Учебный набор «Электричество и электроника»
Модульный набор для изучения электричества и основ электроники: на макетной плате собираются цепи постоянного и переменного тока, схемы с диодами, транзисторами, датчиками и логическими элементами. Более сорока лабораторных работ — от закона Ома до транзисторных усилителей и схем автоматики.
195 820 ₽РРЦ
Комплектация
- 01Модуль проводник прямой - 6 шт.
- 02Макетная плата - 1 шт.
- 03Модули резисторов (47 Ом - 1 шт. / 100 Ом - 2 шт. / 470 Ом - 1 шт. / 1 кОм - 1 шт. / 4.7 кОм - 1 шт.) - 1 к-т
- 04Модуль геркон - 1 шт.
- 05Модуль CBB емкость - 1 шт.
- 06Модули конденсаторов (47 мкФ - 1 шт. / 470 мкФ - 2 шт.) - 1 к-т
- 07Модули термисторов (NTC, PTC) - 1 к-т
- 08Модуль фоторезистора - 1 шт.
- 09Модули транзисторов (триод BC337, триод BC327) - 1 к-т
- 10Модуль реле - 1 шт.
- 11Модуль элемента Холла - 1 шт.
- 12Модуль мостовой выпрямитель - 1 шт.
- 13Модуль выключатель управляемый температурой - 1 шт.
- 14Модуль патрон для лампы - 2 шт.
- 15Модуль фотодиод - 1 шт.
- 16Модули светодиодов (красный, желтый) - 1 к-т
- 17Модули диодов (ZF4.7, 1N4007, 1N4148) - 1 к-т
- 18Цилиндрический магнит Ø8×60 мм - 1 шт.
- 19Светодиодный источник света - 1 шт.
- 20Батарея для источника света - 1 шт.
- 21Модуль солнечной батареи - 1 шт.
- 22Биметаллическая пластина - 1 шт.
- 23Макетная плата для интегральных схем - 1 шт.
- 24Интегральные схемы (тип SN74LS32N, тип HD74LS08P, тип SN74LS14N) - 1 к-т
- 25Универсальный модуль держателя - 2 шт.
- 26Комплект катушек с проволокой (Ø0,2 мм железная / медная / хромоникелевый сплав, Ø0,4 мм хромоникелевый сплав) - 1 к-т
- 27Комплект ламп (2.5В/0.3А, 3.8В/0.3А, 6.3В/0.15А, 12В/0.1А по 4 шт.) - 1 к-т
- 28Коробок спичек - 1 шт.
- 29Зажим-крокодил - 4 шт.
- 30Источник питания - 2 шт.
- 31Держатель батареи - 2 шт.
- 32Модули выключатель - 3 шт., переключатель - 2 шт. - 1 к-т
- 33Комплект модулей потенциометров (1 кОм, 10 кОм) - 1 к-т
- 34Модуль фоторезистора - 1 шт.
- 35Модуль логических схем (логические элементы: AND, OR, NOT, NAND, NOR, XOR, Триггер) - 1 шт.
- 36Монтажная панель для изучения электродвижущей силы и внутреннего сопротивления источника питания (встроенные держатели батареи, разъем на монтажной панели 4 мм - 13 шт., выключатель - 2 шт., резисторы 5 Ом, 10 Ом) - 1 шт.
- 37Адаптер питания 12В/3А - 1 шт.
- 38Катушка трансформатора, 400 витков, медь - 2 шт.
- 39Катушка трансформатора, 1600 витков, медь - 1 шт.
- 40Прижимные винты и крепежные элементы - 1 к-т
- 41Модуль зуммер - 1 шт.
- 42Сердечник трансформатора U-образный, прямой - 1 к-т
- 43Электрический паяльник DC12 В/30 Вт - 1 шт.
- 44Складная металлическая подставка для паяльника - 1 шт.
- 45Скользящий реостат, 20 Ом/2А - 1 шт.
Примеры опытов
Измерение ЭДС и внутреннего сопротивления источника питания (батарейки)
Цель работы — определить электродвижущую силу и внутреннее сопротивление батареи по графику зависимости напряжения на её выводах от силы тока.

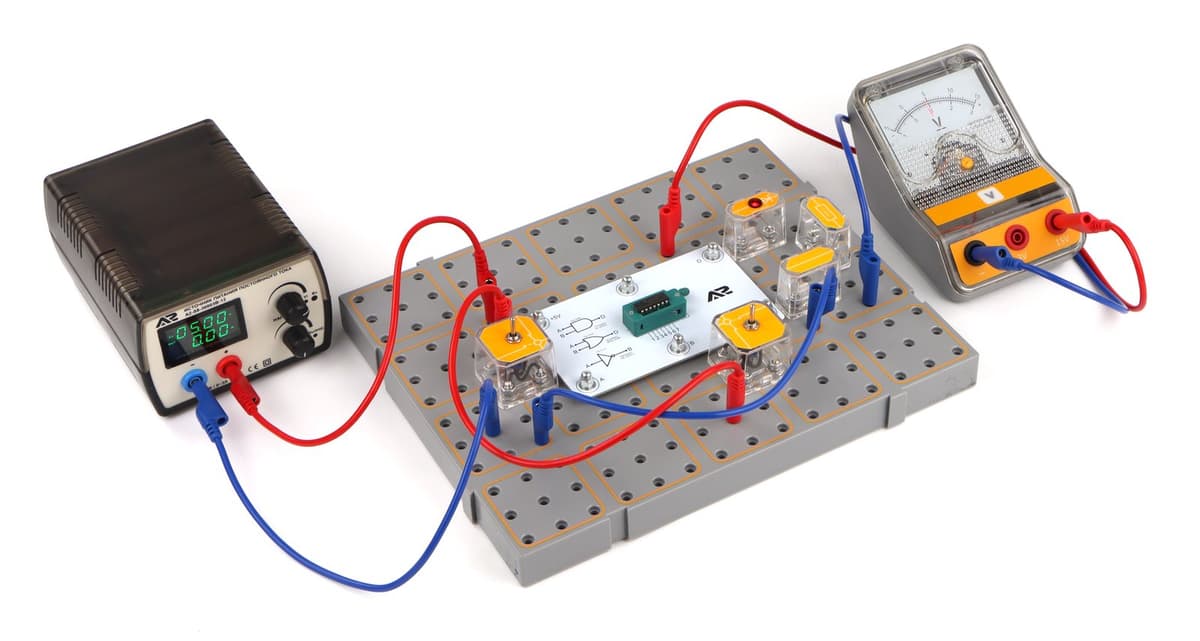

Логическая схема «ИЛИ»
Цель работы — на опыте раскрыть принцип логической операции «ИЛИ», сопоставив её механическую и интегральную реализации.

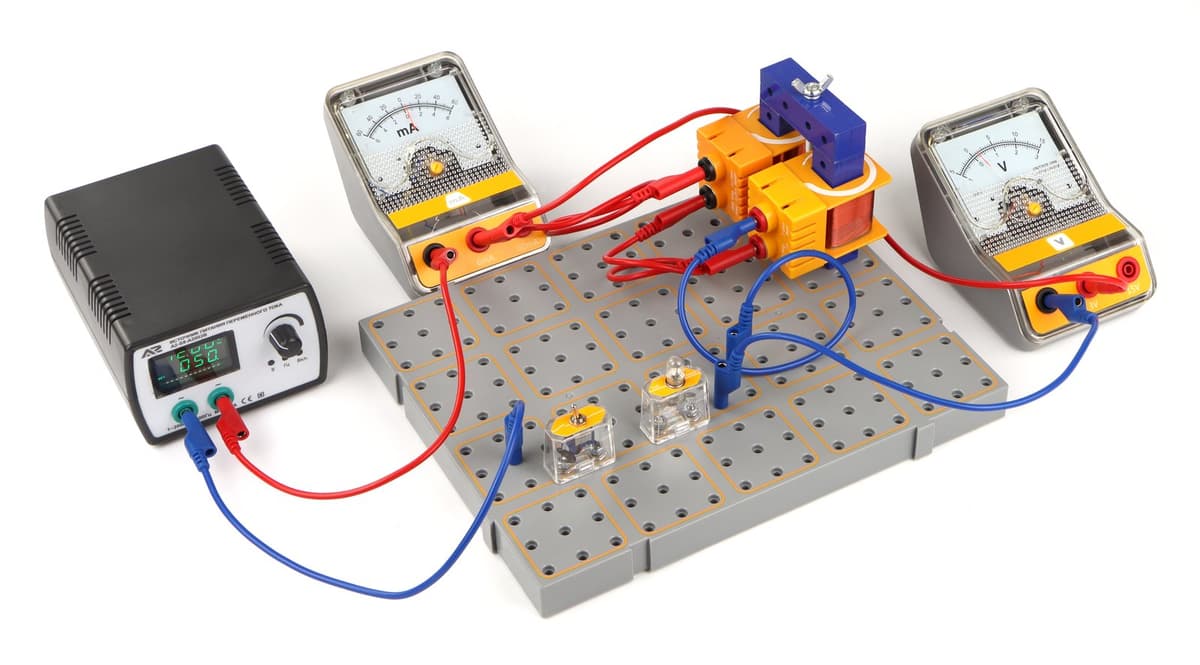

Влияние индуктивности на переменный ток
Цель работы — выяснить, как катушка индуктивности влияет на ток, напряжение и яркость ламп в цепи переменного тока.

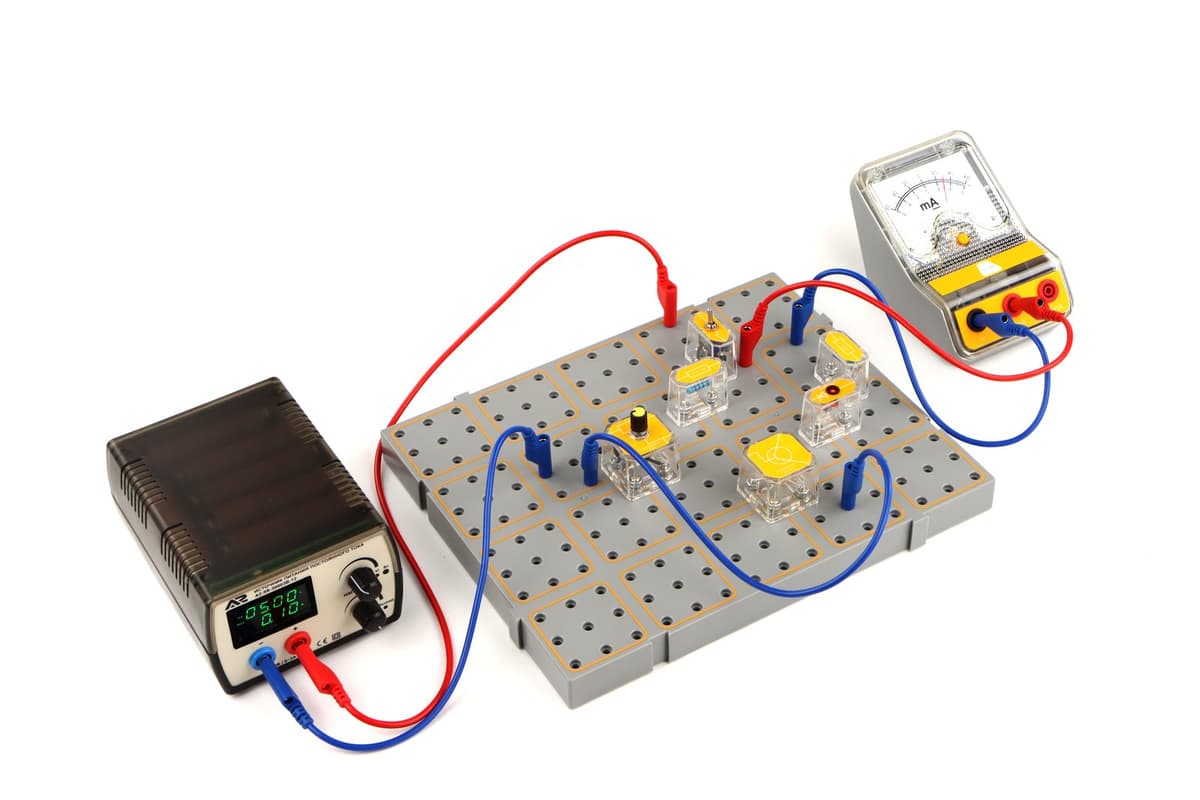

Транзистор как переключатель
Цель работы — изучить работу биполярного p-n-p-транзистора как переключателя и установить условия его включения и выключения.
Опыты и работы
- 01Закон Ома
- 02Вольт-амперная характеристика лампы
- 03Преобразование чувствительного миллиамперметра в измерительный прибор большого диапазона
- 04Вольт-амперометрическое измерение сопротивления
- 05Зависимость сопротивления проводника от его длины и сечения
- 06Зависимость сопротивления проводника от материала и температуры
- 07Удельное сопротивление
- 08Зависимость между напряжением на участке цепи и нагрузкой
- 09Практика использования мультиметра
- 10Измерение ЭДС и внутреннего сопротивления источника питания (батарейки)
- 11Функция конденсаторов в цепях постоянного тока
- 12Логическая схема «И»
- 13Логическая схема «ИЛИ»
- 14Логическая схема «НЕ»
- 15Влияние индуктивности на переменный ток
- 16Влияние конденсатора на переменный ток
- 17Зависимость напряжения первичной и вторичной обмоток трансформатора от числа витков
- 18Зависимость тока в первичной и вторичной обмотках трансформатора от числа витков
- 19Герконовый датчик
- 20Фоторезистор
- 21Терморезистор
- 22Датчик Холла
- 23Биметаллическая пластина
- 24Термовыключатель
- 25Измерение интенсивности света
- 26Температурная сигнализация
- 27Характеристика диодов
- 28Диоды, работающие в качестве выпрямителей
- 29Вольт-амперная характеристика выпрямительного диода
- 30Характеристика диода Зенера (стабилитрона)
- 31Вольт-амперная характеристика стабилитрона
- 32Фотодиод
- 33Детектирование светоизлучающих диодов
- 34Мостовой выпрямитель
- 35Фильтрующая цепь
- 36Солнечные элементы
- 37Транзисторы n-p-n и p-n-p
- 38Транзистор как переключатель
- 39Влияние емкостной задержки на работу транзисторных схем
- 40Транзистор, управляемый фоторезистором
- 41Транзисторы как усилители
- 42Характеристические кривые транзисторов
- 43Стабилизация транзисторного усиления
- 44Температурный контроль с транзистором
- 45Автоматическая охранная сигнализация для защиты дверей и окон
- 46Выключатель, управляемый светом
