Учебный набор «Простые электрические схемы»
Модульный набор для сборки электрических цепей без пайки: на контактных гнёздах учащиеся собирают цепи постоянного тока, проверяют закон Ома и соединения проводников, исследуют работу и мощность тока, электродвижущую силу источника, а также магнитное действие тока, электромагнитную индукцию и принцип электродвигателя. Состав рассчитан на двадцать шесть лабораторных работ для 8–11 классов.

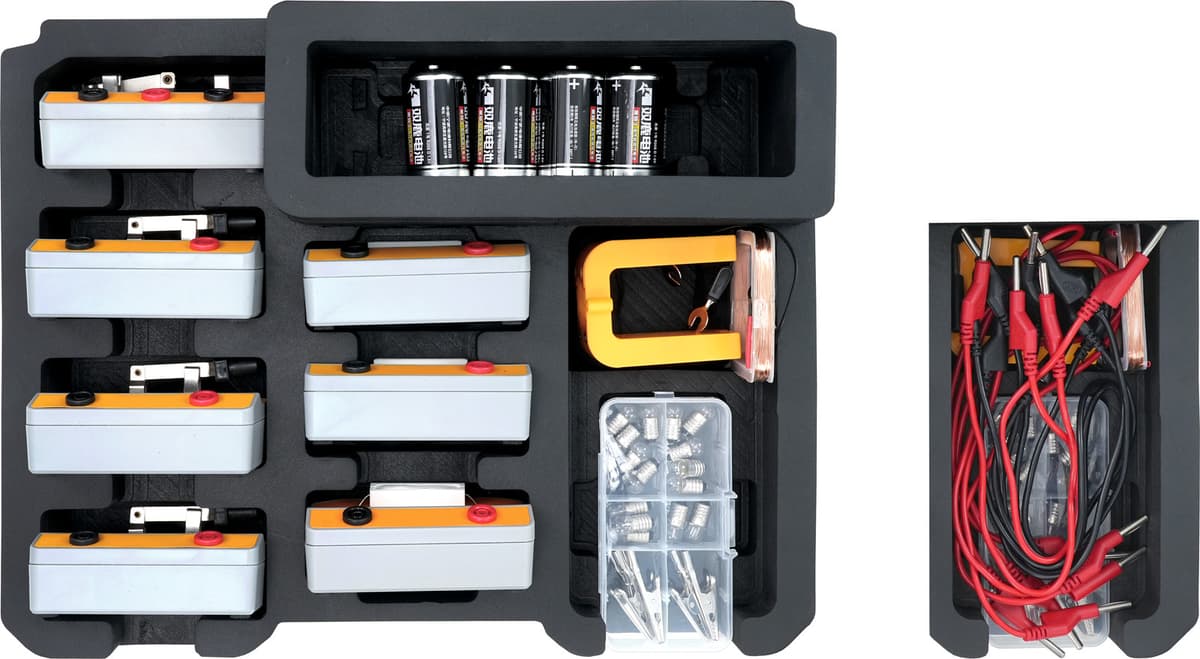

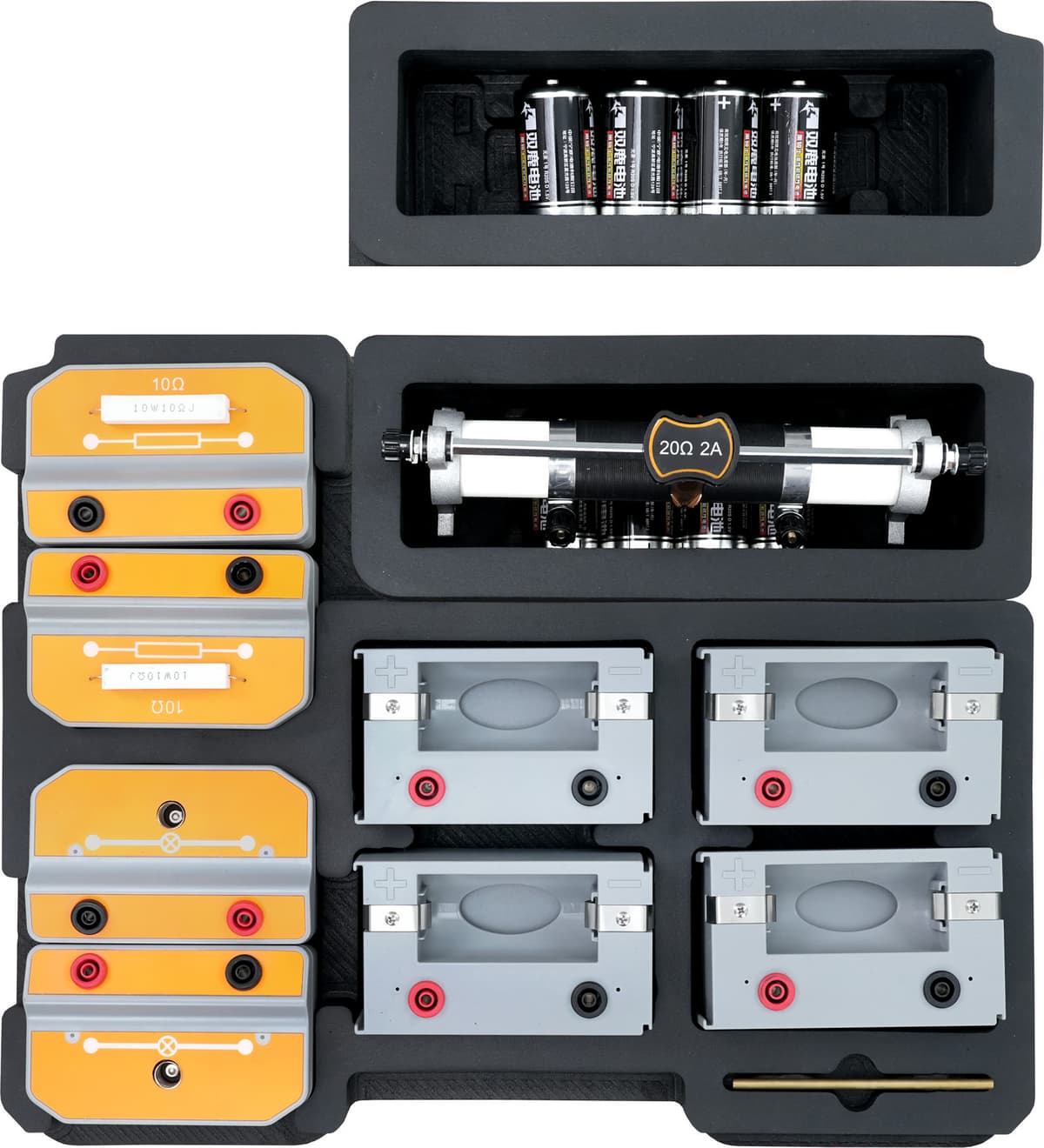

Комплектация
- 01Комплект источников питания - 4 шт.
- 02Ползунковый реостат, 20 Ом / 2 A - 1 шт.
- 03Держатель батареи - 4 шт.
- 04Медный стержень, Ø4×100 мм - 1 шт.
- 05Держатель лампочки, E10, винтовой разъем - 2 шт.
- 06Резистор, 10 Ом - 2 шт.
- 07Однополюсный, двухточечный переключатель - 1 шт.
- 08Квадратная катушка 300 витков - 1 шт.
- 09Магнит в пластиковом корпусе, U – образного типа - 1 шт.
- 10Зажим типа «крокодил», Ø4 мм, L=50 мм - 8 шт.
- 11Лампа, E10, 2.5В/0.3А, винтовой разъем - 5 шт.
- 12Лампа, E10, 3.8В/0.3A, винтовой разъем - 5 шт.
- 13Лампа, E10, 6.3В/0.15A, винтовой разъем - 5 шт.
- 14Соединительный провод красный, L=500 мм - 3 шт.
- 15Соединительный провод красный, L=300 мм - 2 шт.
- 16Соединительный провод синий, L=500 мм - 3 шт.
- 17Соединительный провод синий, L=300 мм - 2 шт.
- 18Резистор, 5 Ом - 1 шт.
- 19Резистор, 20 Ом - 1 шт.
- 20Резистор, 50 Ом - 1 шт.
- 21Однополюсный переключатель - 3 шт.
Примеры опытов

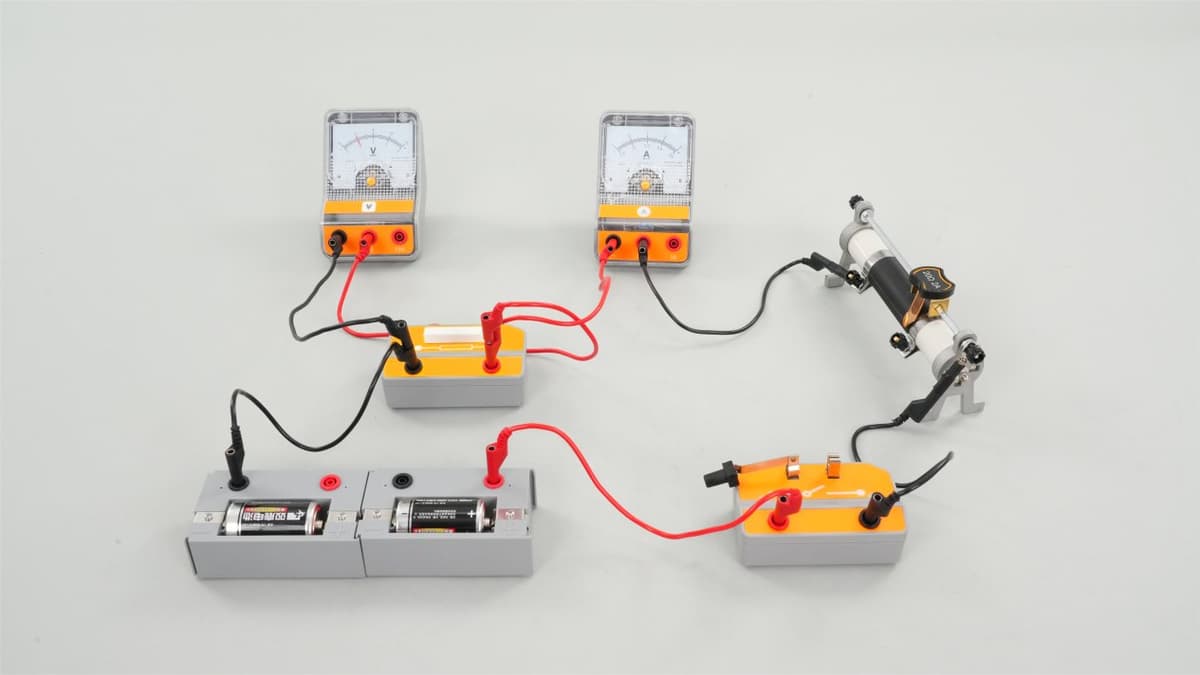

Измерение сопротивления (метод амперметра и вольтметра)
Цель работы — определить сопротивление резистора по одновременным измерениям силы тока и напряжения, в том числе графически по вольт-амперной характеристике.
Вольт-амперная характеристика лампочки
Цель работы — построить вольт-амперную характеристику лампы накаливания и объяснить, почему она нелинейна.

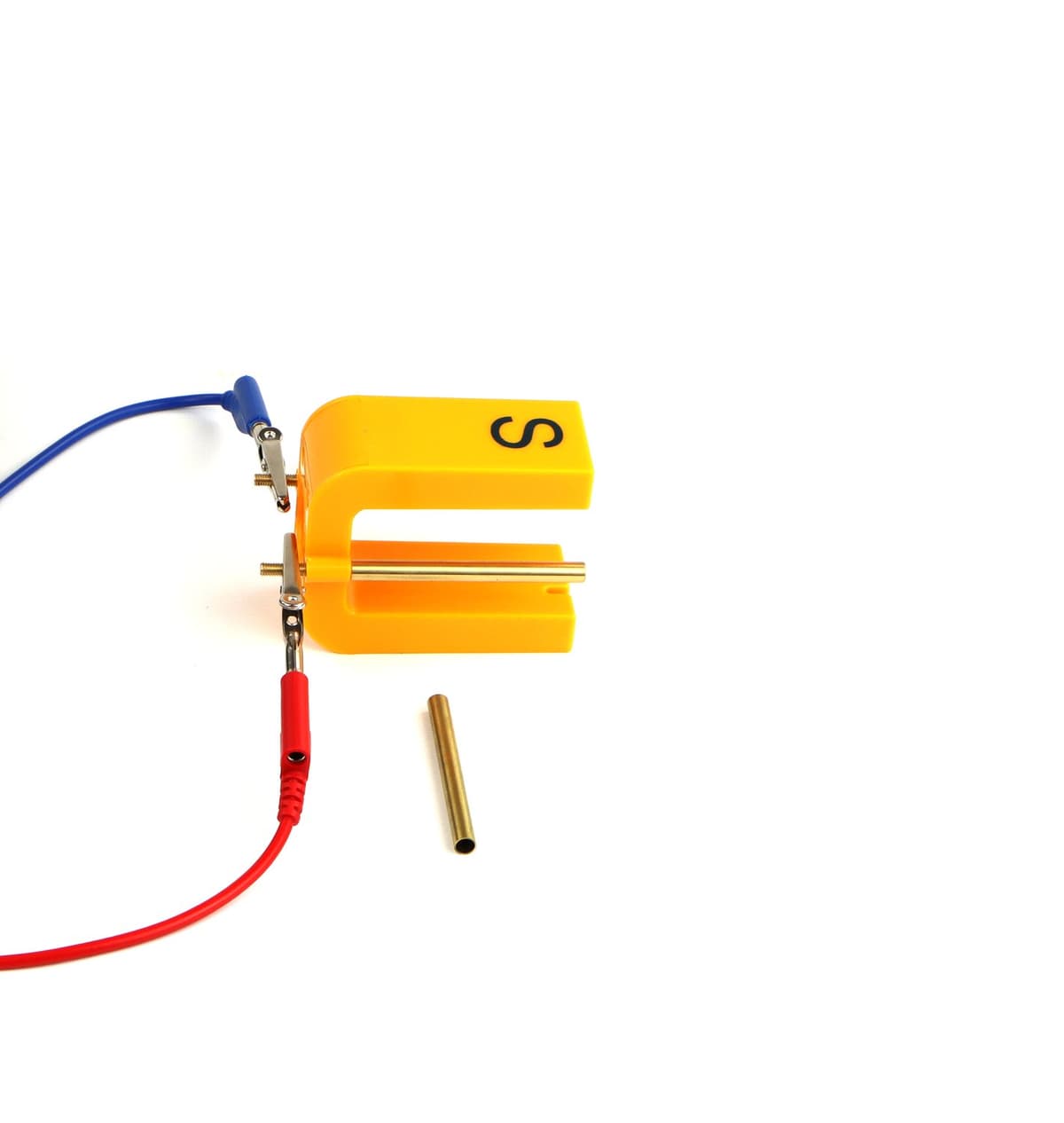

Действие магнитного поля на проводник с током (сила Ампера)
Цель работы — показать существование силы Ампера и установить, как её направление зависит от направления тока и расположения полюсов магнита.
Опыты и работы
- 01Исследование электрического тока в цепи
- 02Измерение силы тока амперметром
- 03Измерение напряжения вольтметром
- 04Исследование зависимости силы тока от напряжения (закон Ома, часть 1)
- 05Исследование зависимости силы тока от сопротивления (закон Ома, часть 2)
- 06Измерение сопротивления (метод амперметра и вольтметра)
- 07Вольт-амперная характеристика лампочки
- 08Исследование силы тока в последовательной цепи
- 09Сила тока в параллельной цепи
- 10Напряжение в последовательной цепи
- 11Напряжение в параллельной цепи
- 12Изучение смешанного (последовательно-параллельного) соединения проводников
- 13Делитель напряжения (потенциометр) на ползунковом реостате
- 14Сравнение яркости лампочек
- 15Определение работы электрического тока на резисторе
- 16Определение мощности электрического тока, выделяемой на резисторе
- 17Зависимость мощности и яркости лампы от подводимого напряжения
- 18Определение ЭДС и внутреннего сопротивления источника тока
- 19Проверка закона Ома для полной цепи
- 20Последовательное соединение источников тока и сложение ЭДС
- 21Опыт Эрстеда: действие электрического тока на магнитную стрелку
- 22Изучение магнитного поля катушки с током: влияние силы и направления тока и сердечника
- 23Действие магнитного поля на проводник с током (сила Ампера)
- 24Возникновение индукционного тока
- 25Исследование направления индукционного тока (правило Ленца)
- 26Принцип работы электродвигателя
